Нестандартное решение для контроля дверей, капота и крышки багажника кузова автомобиля: полный цикл услуг — от проектирования до ввода в эксплуатацию

В процессе производства кузова автомобиля точность сборки и качество прилегания четырех дверей, капота и крышки багажника напрямую влияют на воспринимаемое качество и герметичность автомобиля. Традиционные универсальные калибры не могут удовлетворить потребности производства из-за сложной кривизны деталей и частой смены моделей. Поэтому нестандартная автоматизированная система контроля становится ключевым фактором повышения качества и эффективности.

Компания Shenyang Vega Heavy Industry Co., Ltd. (Вега Хэви Индастри) специализируется на предоставлении полного спектра услуг под ключ для нестандартного оборудования контроля кузовных элементов. Наши услуги охватывают пять основных этапов:

1. Нестандартное проектирование: прямое проектирование на основе данных продукта

Мы разрабатываем индивидуальное контрольное оборудование на основе 3D-моделей продукта (CATIA, UG и др.) и стандартов контроля качества (GD&T). Проектирование включает:

• Оптимальное расположение контрольных точек

• Кинематический анализ механизмов открытия/закрытия

• Выбор датчиков и логику сбора данных

Благодаря 3D-симуляции и предварительной сборке мы устраняем риски интерференции еще на этапе проектирования.

2. Изготовление и наладка: прецизионная обработка и комплексная отладка

• Прецизионное изготовление: используя собственные обрабатывающие центры и КИМы, мы производим корпуса калибров, переходные пластины, фиксирующие блоки и другие ключевые компоненты с точностью до ±0,05 мм.

• Комплексная отладка: предварительная сборка и отладка оборудования на заводе, имитация рабочих условий для калибровки хода цилиндра, последовательности срабатывания датчиков и момента открытия/закрытия.

3. Монтаж кабельных лотков: интегрированный канал для кабелей и пневмолиний

Для обеспечения чистоты и удобства обслуживания мы проектируем и устанавливаем специальные кабельные лотки:

• Раздельная прокладка силовых и слаботочных кабелей

• Многоуровневая прокладка труб и кабелей с соблюдением норм безопасности

• Использование алюминиевых или нержавеющих лотков, устойчивых к маслам и пыли

4. Пневматическая система: стабильное и энергоэффективное ядро привода

Для частого открытия, закрытия и фиксации мы предоставляем:

• Интегрированный пневмошкаф (с фильтром, регулятором, клапаном и дросселем)

• Подбор цилиндров (SMC, Festo и др.) под частоту и нагрузку

• Мониторинг давления с функцией сигнализации

5. Монтаж металлоконструкций: стабильная опорная платформа

Для тяжелых калибров или высокочастотных операций мы выполняем:

• Расчет нагрузки и проектирование под планировку цеха

• Сварку из двутавров или профильных труб с антикоррозийной обработкой

• Интеграцию виброопор и механизмов выравнивания для обеспечения стабильности

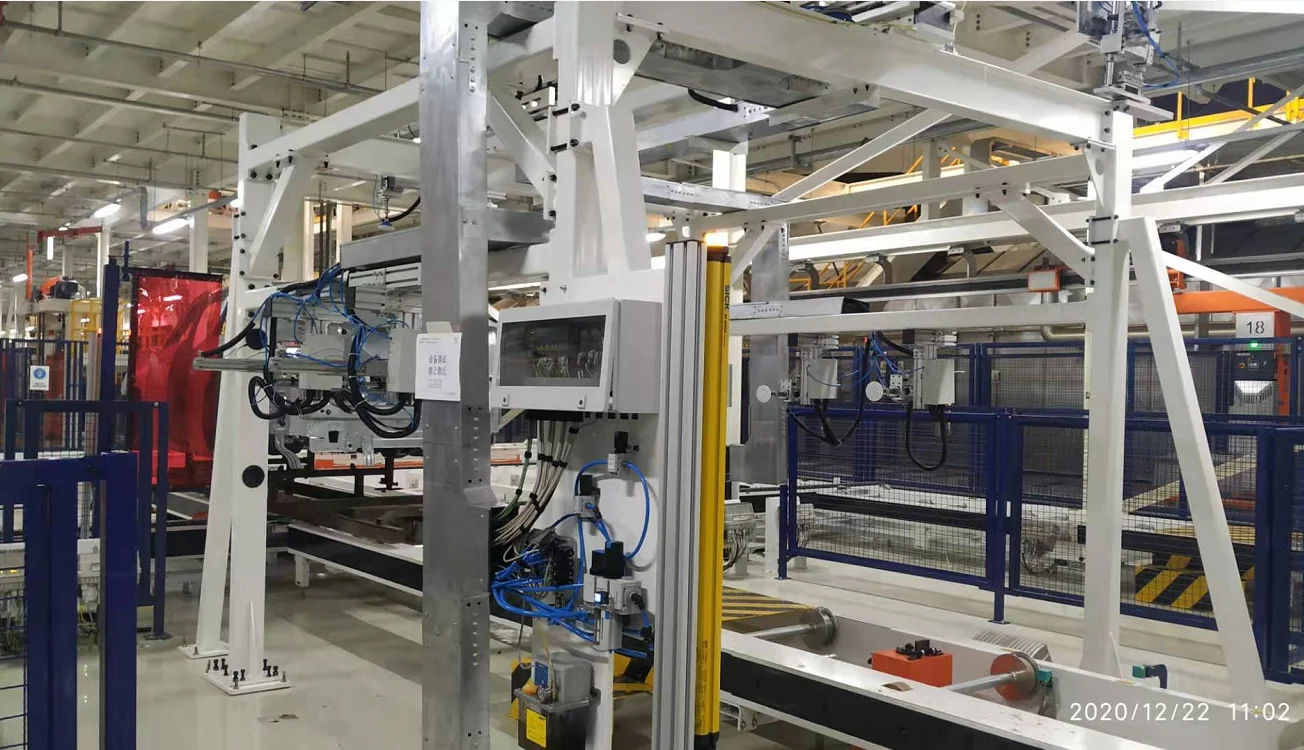

Проект-кейс: окрасочный цех FAW-Volkswagen в Тяньцзине

Окрасочный цех FAW-Volkswagen в Тяньцзине является одной из самых передовых окрасочных линий концерна Volkswagen в Китае. В этом проекте клиент предъявил высокие требования к точности и такту контроля дверей, капота и крышки багажника.

Компания Shenyang Vega Heavy Industry поставила для данного цеха комплектную нестандартную систему контроля, включающую:

• Проектирование и изготовление 8 комплектов высокоточных калибров и оснастки

• Монтаж алюминиевых кабельных лотков на 3 контрольных постах

• Настройку интегрированного пневматического шкафа для обеспечения стабильности при высокочастотных операциях

• Монтаж металлоконструкций платформы и их горизонтальную калибровку

Проект — от проектирования до сдачи в эксплуатацию — был реализован всего за 6 недель. После ввода в эксплуатацию такт контроля составил 45 секунд на автомобиль, что позволило осуществлять 100% онлайн-мониторинг качества прилегания. Заказчик высоко оценил результаты сотрудничества.

Процесс реализации проекта

1. Анализ требований и разработка концепции (с экспертизой 3D-моделей)

2. Изготовление оборудования и предварительная наладка на заводе

3. Монтаж металлоконструкций и кабельных лотков на площадке

4. Установка оборудования, подключение пневматики и комплексная отладка

5. Приемка заказчиком и обучение персонала

6. Передача чертежей и руководств по эксплуатации, начало гарантийного обслуживания

Почему выбирают Shenyang Vega Heavy Industry?

• Многолетний опыт в автомобильной индустрии

• Работа с такими автопроизводителями, как FAW-Volkswagen (Тяньцзинь), BMW Brilliance

• Компетенция проектирования, изготовления и строительства

• Техническая документация и поддержка на русском, китайском и английском языках
