Введение
В процессе производства шасси автомобиля передний и задний мосты являются ключевыми несущими конструкциями, передающими вес кузова, мощность и тормозные усилия. Качество их сварки напрямую влияет на безопасность и ходовые качества автомобиля. При сварке мостов загрузка и выгрузка деталей на сварочных постах является критическим фактором, влияющим на точность сварки и эффективность производства.
Традиционные методы загрузки и выгрузки (ручной подъем или вилочные погрузчики) имеют следующие недостатки:
-
Низкая точность позиционирования: ручные операции не обеспечивают точного позиционирования деталей на сварочном посту
-
Низкая эффективность: длительное время загрузки/выгрузки становится узким местом
-
Высокий риск безопасности: большой вес мостов (100-300 кг) создает опасность при ручных операциях
-
Нестабильность качества: разные операторы приводят к колебаниям допусков точек зажима
Поэтому нестандартная система механических захватов становится ключевым фактором повышения уровня автоматизации сварки мостов.
Компания Shenyang Vega Heavy Industry Co., Ltd. (Вега Хэви Индастри) специализируется на предоставлении полного спектра услуг под ключ для нестандартных захватов сварных деталей переднего и заднего мостов. Мы объединяем робототехнику, высокоточное проектирование оснастки и автоматизацию для создания высокоточных, эффективных и безопасных решений для загрузки и выгрузки.
-
Что такое захват сварных деталей переднего и заднего мостов?

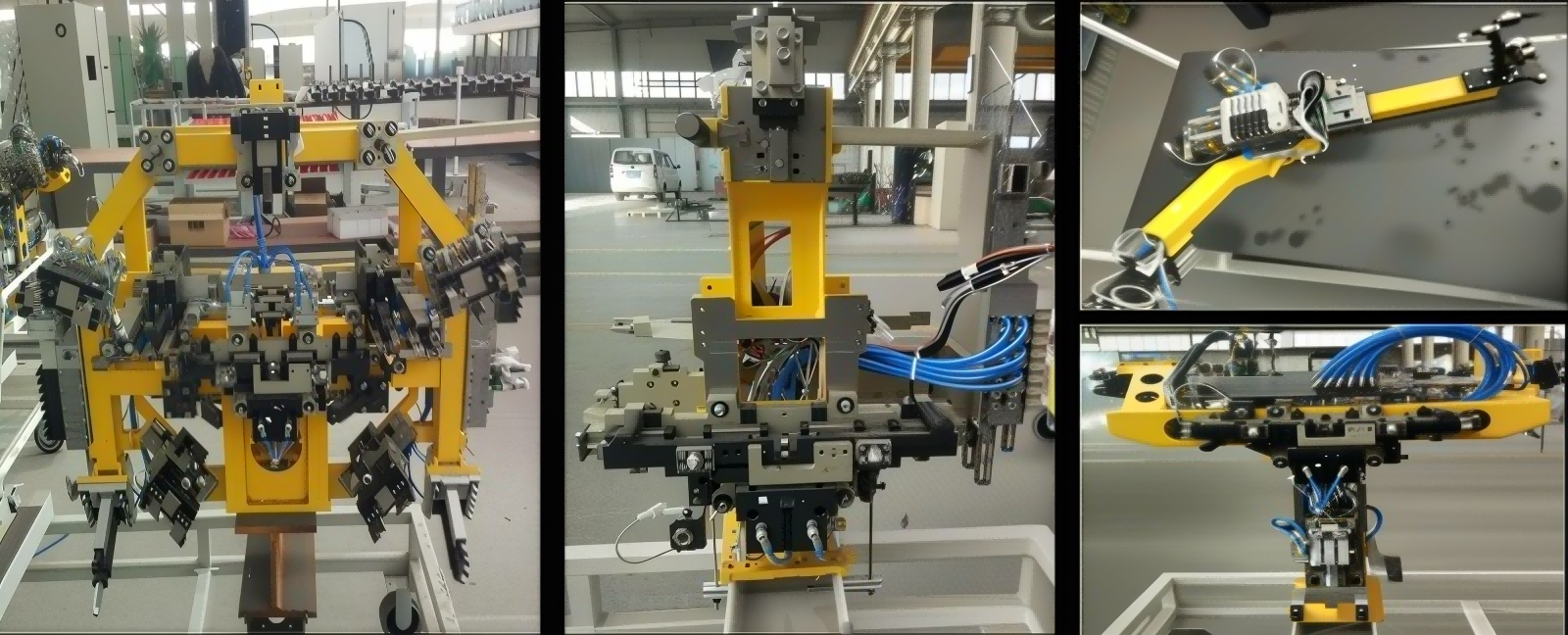

Захват сварных деталей переднего и заднего мостов — это нестандартное автоматизированное захватное устройство, обычно используемое совместно с промышленными роботами (шестиосевые роботы, портальные роботы) для автоматической загрузки и выгрузки деталей мостов на сварочных постах. Основные функции:
| Функция | Описание |
|---|---|
| Захват детали | Пневматические или электрические захваты надежно фиксируют деталь в ключевых точках |
| Точное позиционирование | Обеспечение точности позиционирования детали на сварочном посту в соответствии с допусками |
| Автоматическая загрузка/выгрузка | Транспортировка деталей от конвейера к сварочному посту и далее |
| Сигнальная синхронизация | Взаимодействие со сварочным роботом, позиционером, конвейером |
| Защита безопасности | Датчики захвата, механизмы защиты от падения, обнаружение столкновений |
-
Услуги по нестандартному проектированию
Мы предоставляем полный цикл услуг под ключ, включая следующие ключевые этапы:
2.1 Нестандартное проектирование
Мы разрабатываем индивидуальную систему захватов на основе 3D-моделей мостов, требований к сварке и планировки цеха:
-
Анализ геометрии детали: определение оптимальной схемы захвата с учетом распределения веса и ключевых точек зажима
-
Проектирование точек зажима: определение количества, расположения и последовательности зажима для обеспечения допусков (типичная точность ±0,3 мм)
-
Выбор механизма захвата: пневматические, электрические или гидравлические захваты под вес детали (100-300 кг)
-
Адаптация робота: выбор шестиосевого или портального робота под нагрузку и радиус действия
-
Конфигурация датчиков: датчики подтверждения захвата, датчики положения, механизмы защиты от падения
-
Проектирование системы управления: синхронизация со сварочным роботом, позиционером, конвейером
2.2 Изготовление и наладка
-
Прецизионное изготовление: изготовление корпуса захвата, губок, переходных пластин, кронштейнов с точностью до ±0,05 мм
-
Пневматический/электрический монтаж: сборка цилиндров, клапанов, датчиков, трубопроводов
-
Интеграция с роботом: установка захвата на фланец робота, подключение пневматики и электрики
-
Наладка на заводе: тестирование без нагрузки и с нагрузкой, калибровка усилия захвата, точности позиционирования
2.3 Развертывание на площадке и обучение
-
Установка на площадке: монтаж робота и захвата на месте у заказчика
-
Калибровка точек захвата: настройка положения и усилия захвата в реальных условиях
-
Комплексная отладка: тестирование синхронизации со сварочным роботом, позиционером, конвейером
-
Обучение персонала: инструктаж по эксплуатации, замене оснастки, устранению неисправностей
-
Проект-кейс: цех мостов BMW Brilliance
BMW Brilliance — один из самых передовых производителей автомобилей премиум-класса в Китае. В цехе мостов производится сварка и сборка узлов переднего и заднего мостов. Детали мостов требуют высокоточных операций загрузки и выгрузки на нескольких сварочных постах с жесткими требованиями к допускам точек зажима.
В этом проекте требовалось обеспечить автоматическую загрузку и выгрузку переднего и заднего мостов на сварочных постах с допуском точек зажима ±0,3 мм и полной автоматизацией захвата.
Компания Shenyang Vega Heavy Industry поставила для цеха мостов BMW Brilliance комплектную нестандартную систему захватов для сварки переднего и заднего мостов.
Основные параметры проекта
| Параметр | Значение |
|---|---|
| Объект захвата | Сварные детали переднего и заднего мостов |
| Вес детали | 120-250 кг |
| Тип захвата | Пневматические губки + вспомогательная опора |
| Количество точек зажима | 6-8 точек на захват |
| Допуск положения | ±0,3 мм |
| Такт захвата | ≤35 секунд на деталь |
| Партнер-робот | Шестиосевой промышленный робот (грузоподъемность 300 кг) |
| Конфигурация датчиков | Датчик подтверждения захвата + датчик положения + механизм защиты от падения |
Ключевые особенности проекта
Особенность 1: Высокоточное проектирование точек зажима
На основе 3D-моделей мостов от BMW Brilliance мы проанализировали ключевые точки зажима. Окончательная схема включает 6-8 точек зажима на каждый захват, обеспечивая стабильное положение детали при захвате и сварке. Благодаря высокоточной обработке и сборке допуски точек зажима строго контролируются в пределах ±0,3 мм.
Особенность 2: Надежный и стабильный захват
Учитывая большой вес и сложную геометрию мостов, мы разработали комбинированную схему: пневматические губки + вспомогательная опора. Основные губки несут главную нагрузку, вспомогательная опора предотвращает поворот детали. Каждый захват оснащен датчиком подтверждения захвата. Механизм защиты от падения обеспечивает удержание детали даже при отключении сжатого воздуха.
Особенность 3: Полностью автоматическая синхронизация загрузки и выгрузки
Система захвата полностью синхронизирована со сварочным роботом, позиционером и конвейером. Процесс:
-
Конвейер подает деталь моста на пост захвата
-
Датчик подтверждает положение, портальный робот перемещает захват
-
Губки автоматически закрываются, срабатывает датчик подтверждения
-
Робот перемещает деталь на позиционер сварочного поста
-
Позиционер зажимает деталь, захват открывается и отходит
-
Сварочный робот начинает сварку, захват возвращается за следующей деталью
Весь процесс не требует участия человека, такт захвата стабильно保持在 35 секунд.
Результаты проекта
После внедрения системы в цехе мостов BMW Brilliance получены следующие результаты:
| Показатель | До (ручной/полуавтомат) | После (автоматический захват) |
|---|---|---|
| Такт загрузки/выгрузки | 60 секунд | 32 секунды |
| Допуск точек зажима | ±0,8 мм | ±0,25 мм |
| Процент годной сварки | 94% | 99,2% |
| Вмешательство оператора | 2-3 раза в смену | 0 (полностью автоматически) |
| Инциденты безопасности | Иногда | 0 |
Проект позволил обеспечить полностью автоматическую загрузку и выгрузку на сварочных постах переднего и заднего мостов в цехе BMW Brilliance, гарантировать допуски точек зажима, значительно повысить качество сварки и эффективность производства. Заказчик высоко оценил результаты.
-
Ключевые преимущества системы
| Преимущество | Описание |
|---|---|
| Высокоточное позиционирование | Допуск точек зажима до ±0,2 мм |
| Высокая грузоподъемность | Захват деталей весом 100-500 кг |
| Высокая надежность | Пневматические/электрические захваты + защита от падения |
| Полная автоматизация | Синхронизация со сварочным роботом, позиционером, конвейером |
| Адаптивность | Быстрая смена губок для разных моделей мостов |
| Прослеживаемость | Данные захвата передаются в MES |
-
Процесс реализации проекта
-
Анализ требований и разработка концепции (3D-моделирование, кинематическая симуляция)
-
Изготовление нестандартного захвата и предварительная наладка на заводе
-
Интеграция с роботом и тестирование синхронизации
-
Установка на площадке и калибровка точек захвата
-
Комплексная отладка и пробный запуск
-
Приемка заказчиком и обучение персонала
-
Передача чертежей и руководств по эксплуатации, начало гарантийного обслуживания
-
Почему выбирают Shenyang Vega Heavy Industry?
-
Многолетний опыт в автомобильной индустрии
-
Работа с такими автопроизводителями, как BMW Brilliance, FAW-Volkswagen
-
Компетенция механического проектирования + электротехники + интеграции роботов
-
Техническая документация и поддержка на русском, китайском и английском языках
-
Строгое соблюдение стандартов безопасности и качества автопроизводителей
-
Богатый опыт проектирования нестандартной оснастки, множество успешных проектов по автоматизации сварки
